Amsterdam UMC: 3D-geprinte beademingsmaskers op maat
Amsterdam, Nederland (bron: Amsterdam UMC, link naar originele artikel)
Op de kinder-IC van het Emma Kinderziekenhuis van Amsterdam UMC krijgen kinderen van 0 tot 7 jaar beademingsmaskers die op maat zijn geprint met een Stratasys Origin P3 DLP printer.
Op zoek naar een goede pasvorm

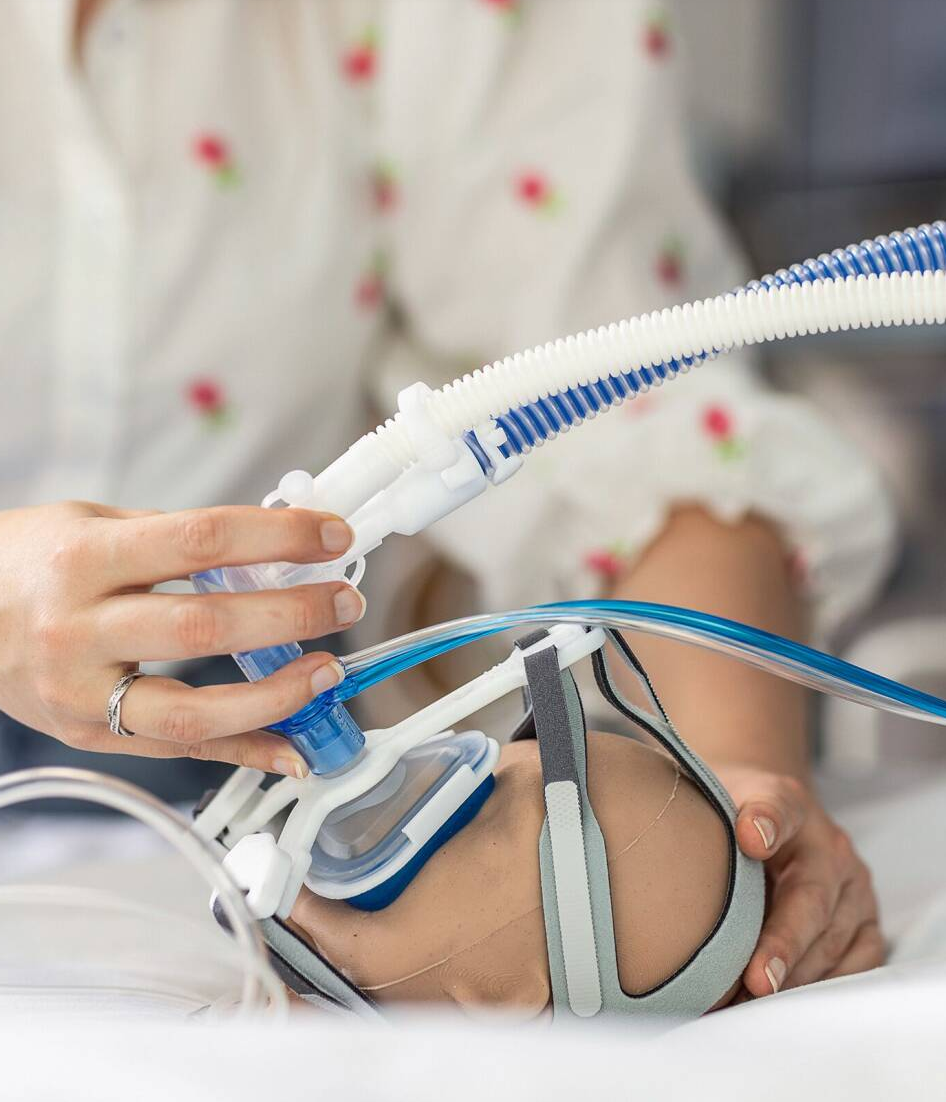

Gepersonaliseerde maskers zijn hard nodig, omdat standaardmaskers bij kinderen op de intensive care vaak niet goed aansluiten, lekken of pijnlijke drukplekken veroorzaken. Bij lekkage moet een verpleegkundige het masker strakker aantrekken, wat de druk op het gezicht alleen maar verder verhoogt.
Foto: Amsterdam UMC
Een slechte pasvorm is niet alleen erg oncomfortabel voor de kinderen, maar kan er soms ook voor zorgen dat niet-invasieve beademing niet langer mogelijk is. In dat geval moet worden overgeschakeld op invasieve beademing via een buisje. Daarvoor moeten kinderen in slaap worden gebracht, terwijl ze bij beademing via een masker gewoon wakker kunnen blijven en contact kunnen houden met hun familie en zorgverleners. Invasieve beademing brengt bovendien een groter risico op infecties en schade aan de luchtwegen met zich mee. Dat maakt een goede pasvorm des te belangrijker.
Op de intensive care worden daarnaast relatief veel kinderen behandeld met afwijkende gezichtskenmerken als gevolg van een syndroom. Ook voor hen kunnen gepersonaliseerde maskers een belangrijke oplossing bieden.
Van 3D-scan tot masker

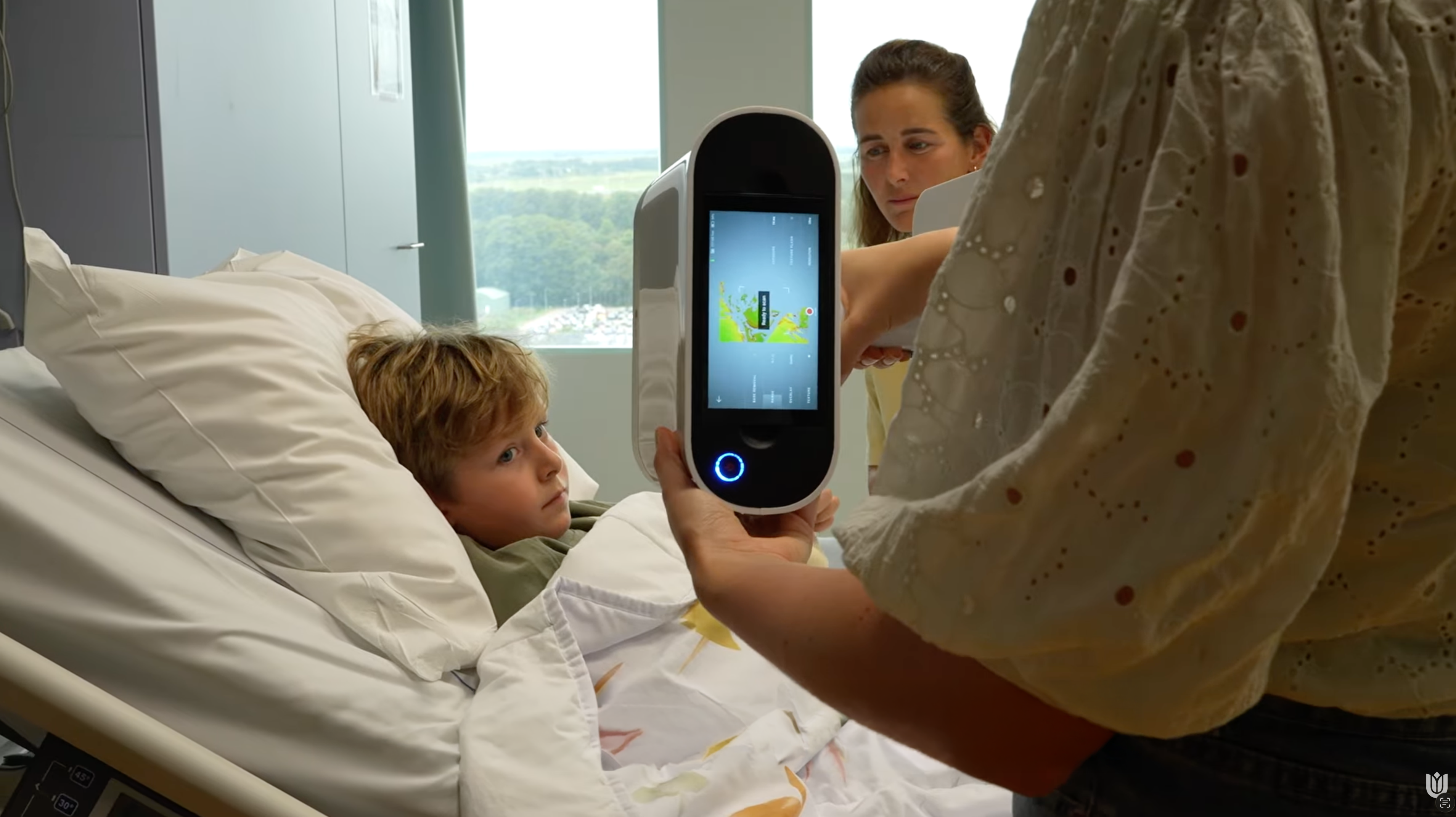

Uiteindelijk is het streven dat ieder kind dat met ademhalingsproblemen op de IC binnenkomt, binnen 24 uur een gepersonaliseerd masker heeft. Eerst wordt het gezicht van de patiënt met een handscanner gescand, een handeling die slechts 20 tot 30 seconden duurt.

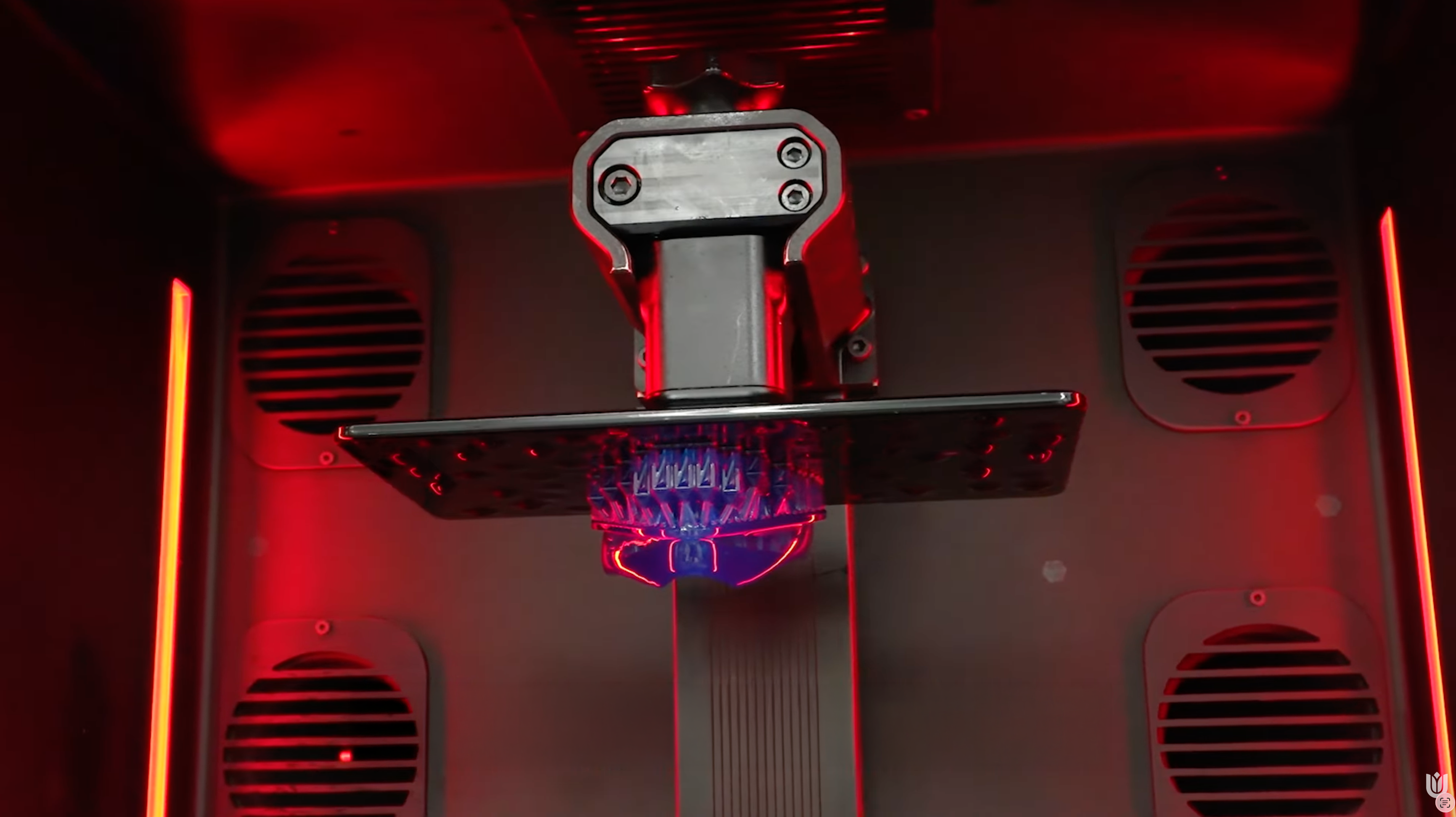

Die scan wordt vervolgens in een speciaal ontwikkeld softwareprogramma geladen. Daarna klikt een arts of verpleegkundige een aantal landmarks aan, punten die het programma nodig heeft om tot een goed passend masker te komen, zoals de neusbrug of de jukbeenderen. Het programma verwerkt die gegevens tot een ontwerp dat geprint kan worden. Dat printen duurt een aantal uur.
Beeld: Amsterdam UMC (still uit video)
Beelden: Amsterdam UMC (stills uit video)
Er zijn plannen om de techniek uit te breiden naar oudere kinderen, kinderen die chronische beademing nodig hebben en mogelijk naar volwassenen.
Stratasys Origin printer

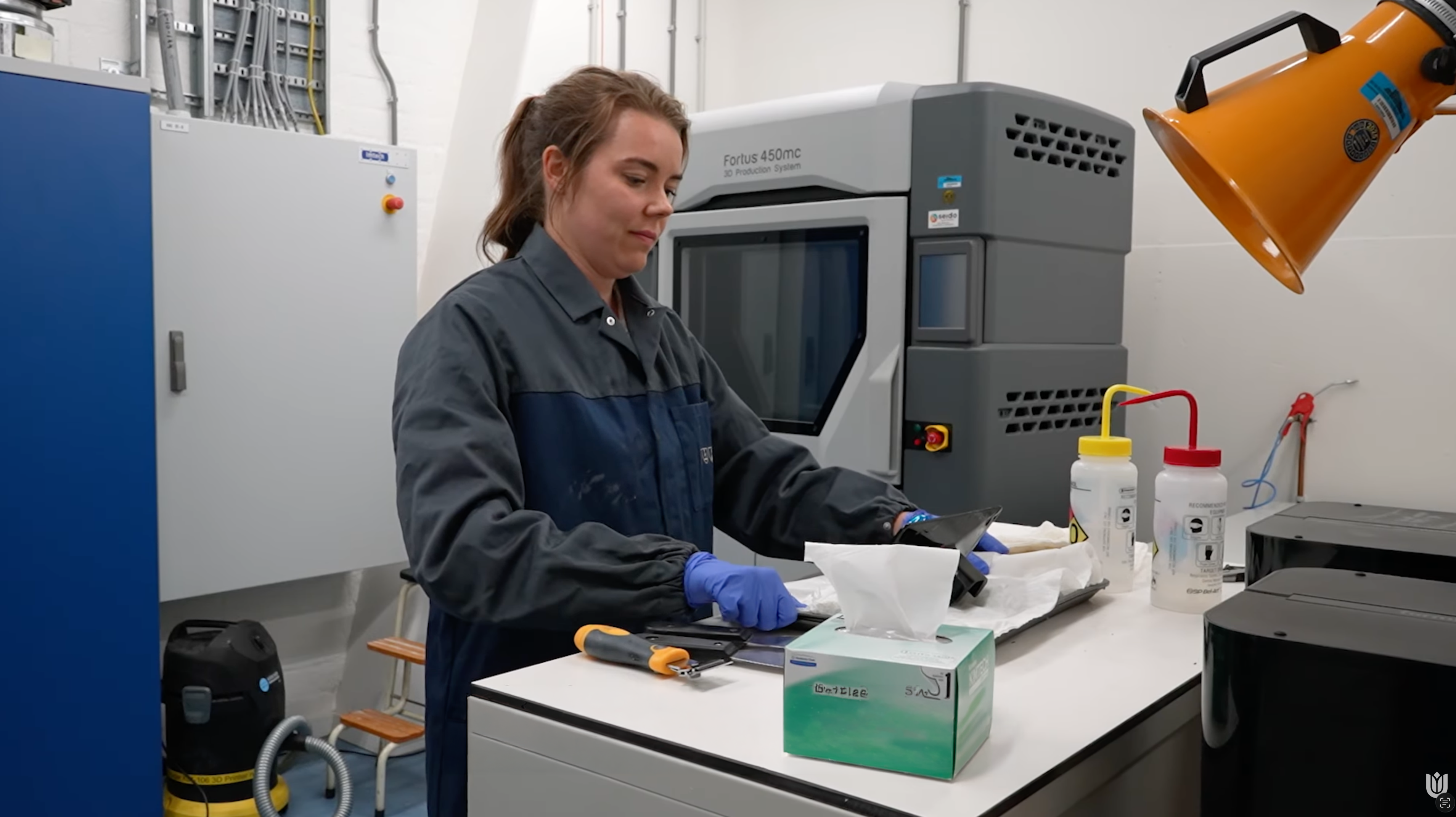

De afdeling MedTech Prototyping & Development van Amsterdam UMC werkte al met een Fortus 450 FDM printer van Stratasys. Voor deze nieuwe toepassing binnen het kinder-IC waren zij op zoek naar een 3D printer die flexibele, medisch gecertificeerde en biocompatibele materialen kon verwerken. Via Stratasys Platinum Partner SEIDO Systems kwamen ze uiteindelijk uit bij de Stratasys Origin 3D printer met DLP technologie.
Foto: Amsterdam UMC
Geavanceerde materialen en technologieën

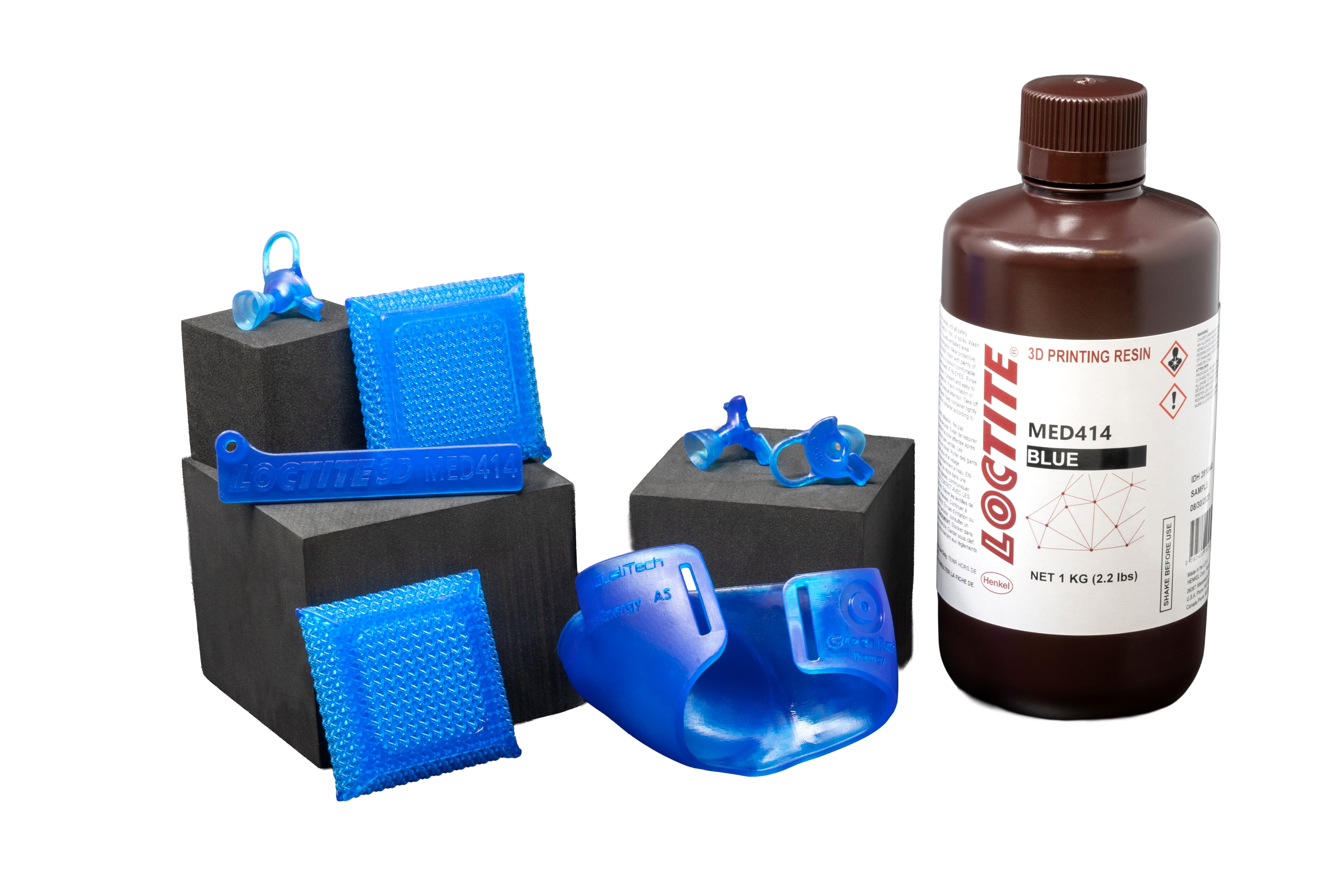

Amsterdam UMC gebruikt de Origin printer om biocompatibele materialen te printen zoals Loctite 3D MED414. Deze medische hars is geschikt voor uiteenlopende medische toepassingen waarbij een comfortabele, nauwsluitende pasvorm belangrijk is.
Foto: Loctite
Het TPO-vrije Loctite 3D MED414 voldoet, bij verwerking volgens een gevalideerde workflow, aan de normen ISO 10993-5 en ISO 10993-10 voor biocompatibiliteit. De lage krimp en goede printresolutie zorgen bovendien voor nauwkeurige 3D-geprinte onderdelen.
Ideaal voor: op maat gemaakte oorhulpmiddelen, wearables, medische hulpmiddelen en componenten voor medische apparatuur.
Ga aan de slag vandaag de eerste dag
De Stratasys 3D printers zijn eenvoudig te installeren en te gebruiken en vereisen weinig training om aan de slag te gaan. Het modulaire bouwplatform beantwoordt aan diverse ontwerp behoeftes en de intuïtieve GrabCAD Print software laat toe om vlot te schakelen van ontwerp naar print.
Ook voor onderhoud, advies en ondersteuning kan Amsterdam UMC terecht bij SEIDO Systems.
Met de Stratasys Origin produceert u kant-en-klare eindstukken met een kwaliteit en precisie vergelijkbaar met spuitgieten. Dankzij de hoogwaardige harsen is de printer ideaal voor serieproductie of productie op aanvraag.
